Innanzitutto lo volevo ringraziare per la sua disponibilità, e fargli i miei complimenti per la cordialità e la sua capacità. Ragazzi il capo è veramente un chirurgo. Grazie Stefano.
Il baule montato è un Givi 46V con piastra Givi SR19 (con adattatore per Silver Wing compresa nella confezione) e schienalino Givi TB19. Prezzo dei singoli pezzi 120+50+42 per un totale di 212 Euro.
Cominciamo con la descrizione delle varie operazioni.
bisogna per prima cosa smontare la piastra con i maniglioni fissati tramite 4 bulloni
a questo punto tramite 6 bulloni dovete smontare la plastica che si trova al di sotto
sotto la plastica si trovano 4 svasature per praticare i fori
dettaglio (da notare l'invito più interno per non sbagliare)

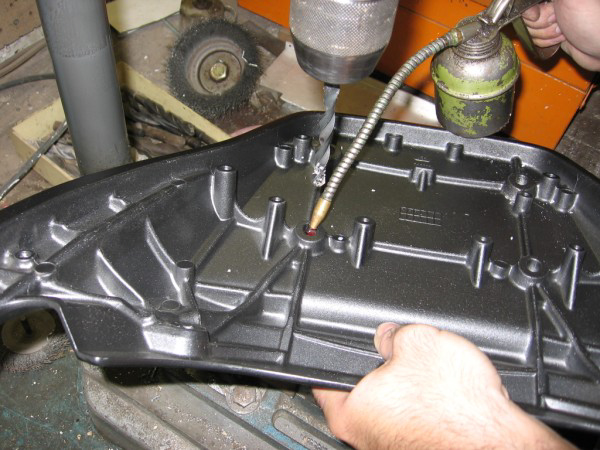

un goccio di olio nelle svasature
e via con i 4 fori (trapano a colonna con punta da 8,5)
ecco i 4 fori praticati
applicare i 2 gommini in dotazione (da noi trattati con olio di silicone)
fissare la staffa con 1 bullone (quello più corto) ed un dado
è stata applicata una gomma adesiva alla base della staffa dello schienalino
fissare anche lo schienalino con i bulloni più lunghi al di sopra della staffa
schienalino montato
particolare da sotto
ora bisogna montare la piastra
fissata alle staffe con gli altri 4 bulloni e dadi in dotazione
ora rimontare la plastica inferiore
dopodichè rimontare i maniglioni con la coda
lavoro terminato
Visto cosi sembra che sia andato tutto alla perfezione, ma qualche problemino c'è stato, e devo dire ancora grazie al capo che con la sua arte (perchè di arte si tratta ragazzi), ha risolto tutti i problemini che si sono presentati.
Sia lo schienalino che le staffe hanno avuto bisogno di un trattamento particolare
La base in ferro dello schienalino è stata levigata perchè "troppo" precisa e dava problemi per il combaciamento dei fori con la staffa, mentre le asole della staffa sono state limate a mano per creare maggiore gioco. Parlano meglio le foto:
Queste sono le foto del lavoro finito
Ciao
